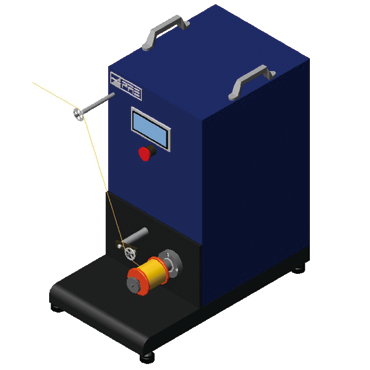

ガイドトラバース型巻取装置
Guide Traverse Type Winding Machine
特長 ／ Features
- ガイドトラバース方式を採用。
- コンパクト設計の為、卓上に設置可能です。
用 途 ／ Applications
- 熱処理工程の巻取装置として。
- 小巻替え工程の巻取装置として。
| 型式 | WEGT-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ100mm／最大幅：100mm |
| トラバースピッチ | 〜1mm/rev |
| トラバース幅 | 〜100mm |
| 速度 | 〜500m/min（MAX3000rpm） |
| 外形寸法 | L670 x W400 x H700 m ※安全カバーを含みます。 |

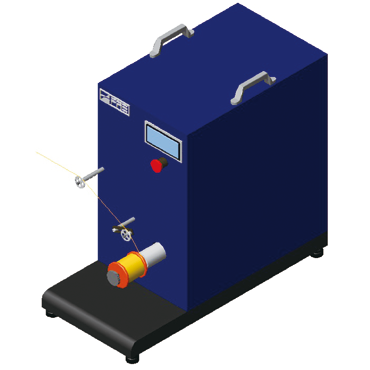

ボビントラバース型巻取装置
Bobbin Traverse Type Windhing Machine
特長 ／ Features
- ボビントラバース方式を採用。
- コンパクト設計の為、卓上に設置可能です。
用 途 ／ Applications
- 熱処理工程の巻取装置として。
- 小巻替え工程の巻取装置として。
| 型式 | WEBT-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ100mm／最大幅：100mm |
| トラバースピッチ | 〜1mm/rev |
| トラバース幅 | 〜100mm |
| 速度 | 〜500m/min（MAX3000rpm） |
| 外形寸法 | L770 x W400 x H700 mm ※安全カバーを含みます。 |

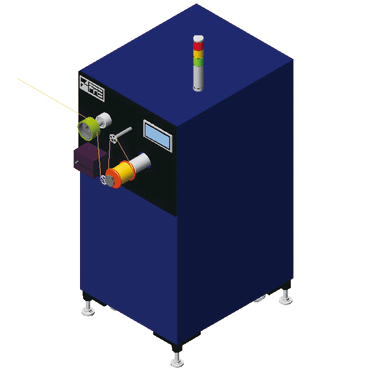

キャプスタン・ダンサ型巻取装置（細線用）
Capstan-Dancer Type Winding Machine (For Thin Line)
特長 ／ Features
- 巻取り上流側に駆動ロール及びダンサを配置、
ライン張力と独立した巻取り張力設定が可能。 - ボビントラバース方式を採用。
- オプションにてオートトラバース機能の搭載が可能。
用 途 ／ Applications
- 熱処理工程の巻取装置として。
- 小巻替え工程の巻取装置として。
| 型式 | WCBT-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ160mm／最大幅：176mm |
| 張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| トラバースピッチ | 〜1mm/rev |
| トラバース幅 | 〜170mm |
| 速度 | 〜1000m/min（MAX5500rpm） |
| 外形寸法 | L900 x W500 x H1530 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

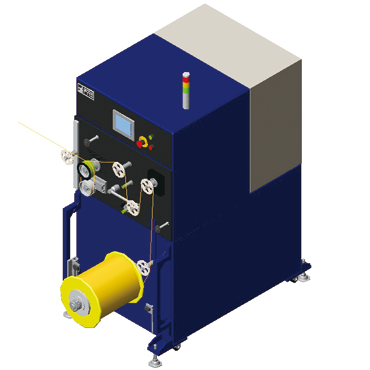

キャプスタン・ダンサ型巻取装置（太線用）
Capstan-Dancer Type Winding Machine (For Heavy Line)
特長 ／ Features
- 巻取り上流側に駆動ロール及びダンサを配置、
ライン張力と独立した巻取り張力設定が可能。 - ボビントラバース方式を採用。
- 重たいスプールや、太線の巻取に適しています。
用 途 ／ Applications
- ツルーイング工程の巻取装置として。
- めっき工程の巻取装置として。
| 型式 | WCBH-01H |
|---|---|
| 材料 | 銅・ステンレス・ピアノ線・その他金属線 |
| 材料径 | φ0.05mm〜φ0.60mm |
| スプール寸法 | 最大径：φ315mm／最大幅：344mm |
| 張力 | 50〜1000cN／50〜2000cN |
| トラバースピッチ | 〜5mm/rev |
| トラバース幅 | 〜380mm |
| 速度 | 〜300m/min（MAX650rpm） |
| 外形寸法 | L1600 x W750 x H1780 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

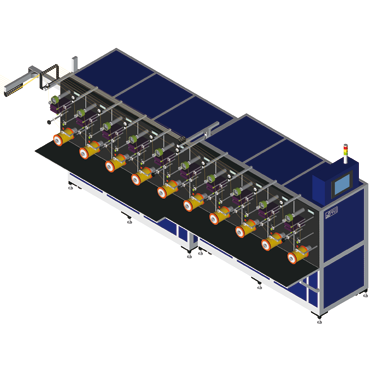

多頭型巻取装置（10頭型）
Multi-head Type Winding Machine (10 heads Type)
特長 ／ Features
- ライン毎に速度・ピッチ・張力を個別に設定が可能で、
タッチパネル1つで一括管理。 - ボビントラバース方式採用により、材料に余分なクセを付けません。
用 途 ／ Applications
- 熱処理工程の巻取装置として。
| 型式 | WCBT-10H |
|---|---|
| 材料 | 銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ130mm／最大幅：176mm |
| 張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| トラバースピッチ | 〜1mm/rev |
| トラバース幅 | 〜170mm |
| 速度 | 〜300m/min（MAX2700rpm） |
| 外形寸法 | L1420 x W 4150 x H1940 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。
