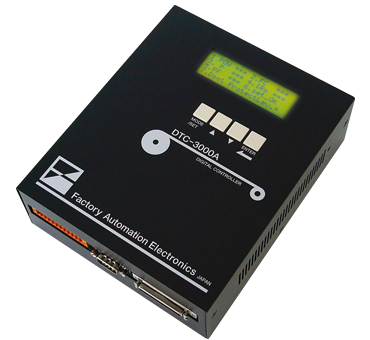

張力・速度制御コントローラ

Tension / Speed Controller

1,000台以上の納入実績と、ユーザーフレンドリーな設計思想から生まれた究極のコントローラ。ナノセカンド(10億分の1秒)オーダーの超高速処理により高精度な制御を実現します。標準的に用いられる3タイプの制御モードを搭載し、あらゆる長尺巻物制御システムの構築が容易に行なえます。

特長 / Features

  • 3タイプの制御モードを搭載、巻き出し側と巻き取り側で
    組み合わせ自由

長尺巻物制御に用いられる、ダンサ制御・エンコーダ(ライン速度)制御・テンション制御の3種類のフィードバック制御モードを搭載。1つのコントローラであらゆる長尺材料、あらゆる製造・加工装置にご使用いただけます。

  • ナノセカンドの超高速処理

演算処理部にFPGA(※)を採用することで、ナノセカンド(10億分の1秒)オーダーの超高速処理を実現しました。また、簡単な機械系データの入力のみで制御パラメータは自動チューニングされるので複雑な調整やノウハウは不要です。

※FPGA(Field Programmable Gate Array):プログラミングすることのできるLSI

  • 自動学習機能で安定した制御

巻径センサレス自動学習機能で常に最適なフィードフォワードゲインとフィードバックゲインを維持し、長尺巻物制御のネックとなる巻径変化を一切意識することなく、急加減速時や途中停止・再起動時においても安定した制御を実現します。

  • システムの統合・カスタマイズが容易

すべての制御指令は汎用PLC等から直接指令。制御パラメータ入力後は一切触れる必要が無く、盤内部品として取扱え、お客様でのシステム統合・カスタマイズが容易です。

巻出装置

コントローラDTC-3000A取付けイメージ

▲DTC-3000A取付イメージ

コントローラDTC-3000Aチラシ

▲製品チラシPDF

型式 DTC-3000A
電源 ±12V(電源容量+12V 1A以上・−12V 0.25A以上)
アナログ入力 指令等入力用:±10Vmax A/D入力2ch 入力インピーダンス10kΩ以上
張力等検出用(※):±1Vmax A/D入力2ch 入力インピーダンス40kΩ以上
※張力等検出用入力部には可変ゲイン×10〜100倍の精密アンプ搭載
アナログ出力 ±10Vmax D/A出力 2ch
デジタル入力 フォトカプラ入力 入力コモン1点 入力16点
コントローラ内部で+5Vにてプルアップ済み(※)
※保護ダイオード有 (外部でプルアップする場合のプルアップ電圧+5〜24Vmax)
デジタル出力 フォトカプラオープンコレクタ出力 出力コモン1点 出力16点 外部プルアップ電圧〜24Vmax
ラインレシーバ入力 2ch 4点(Ti製 SN75174相当)
ラインドライバ出力 2ch 4点(Ti製 SN75175相当)
通信ポート RS232C(WINDOWS専用ソフトによるパラメータ編集 一括書込用 カスタマイズによりPLC等との通信可能)
寸法 W157×H190×D60mm
※60mmDINレールにより制御盤内固定
