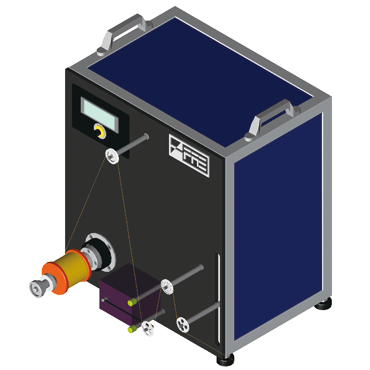

シングルダンサ型巻出装置
Single Dancer Type Unwinding Machine
特長 ／ Features
- 超低張力対応（0.5cN〜）
- スタンドアローン運転が可能ですので、
設置場所の変更が容易に行えます。 - コンパクト設計の為、卓上に設置可能です。
用 途 ／ Applications
- 伸線機への線材巻出装置として。
- 熱処理工程の巻出装置として。
- 小巻替え工程の巻出装置として。
| 型式 | UDST-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ100mm／最大幅：100mm |
| 巻出張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| 速度 | 〜500m/min（MAX3000rpm） |
| 外形寸法 | L600 x W500 x H600 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

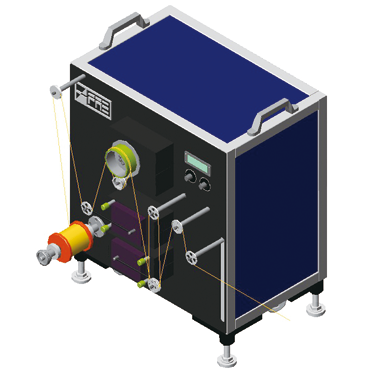

ツインダンサ型巻出装置
Twin Dancer Type Unwinding Machine
特長 ／ Features
- 超低張力対応（0.5cN〜）
- スタンドアローン運転が可能ですので、
設置場所の変更が容易に行えます。 - コンパクト設計の為、卓上に設置可能です。
- キャプスタンにて張力変動をカットする為、送線張力が安定します。
用 途 ／ Applications
- 熱処理工程の巻出装置として。
- 検査装置への材料供給装置として。
| 型式 | UDTT-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ100mm／最大幅：100mm |
| 巻出張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| 送線張力 | 0.5〜7.0cN／2.5〜17.0cN／5.0〜50.0cN |
| 速度 | 〜500m/min（MAX3000rpm） |
| 外形寸法 | L600 x W550 x H600 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

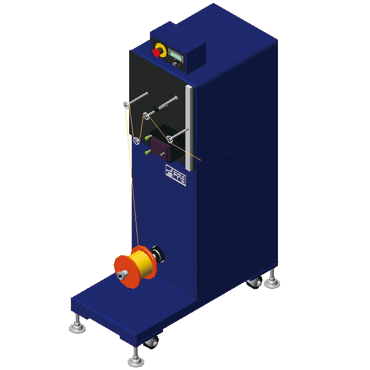

自立型巻出装置（細線用）
Stand Type Unwinding Machine (For Thin Line)
特長 ／ Features
- 超低張力対応（0.5cN〜）
- 高速対応（〜1000m/min）
- スタンドアローン運転が可能ですので、
設置場所の変更が容易に行えます。
用 途 ／ Applications
- 伸線機への線材巻出装置として。
- 熱処理工程の巻出装置として。
- 小巻替え工程の巻出装置として。
| 型式 | USST-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ160mm／最大幅：176mm |
| 巻出張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| 速度 | 〜1000m/min（MAX5500rpm） |
| 外形寸法 | L880 x W400 x H1430 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

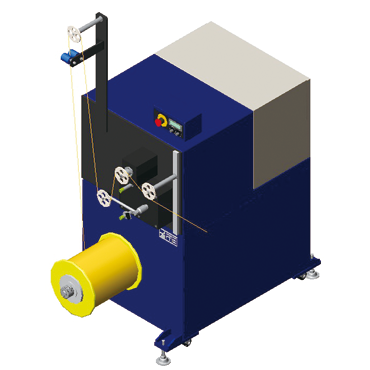

自立型巻出装置（太線用）
Stand Type Unwinding Machine (For Heavy Line)
特長 ／ Features
- 重たいスプールや、太線の巻出に適しています。
- スタンドアローン運転が可能ですので、
設置場所の変更が容易に行えます。
用 途 ／ Applications
- めっきラインへの巻出装置として。
- 小巻替え工程の巻出装置として。
| 型式 | USSH-01H |
|---|---|
| 材料 | ステンレス・ピアノ線・その他金属線 |
| 材料径 | φ0.05mm〜φ0.60mm |
| スプール寸法 | 最大径：φ315mm／最大幅：344mm |
| 巻出張力 | 50〜1000cN／50〜2000cN |
| 速度 | 〜300m/min（MAX650rpm） |
| 外形寸法 | L1450 x W700 x H1850 mm （アーム長さ：550mm） ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

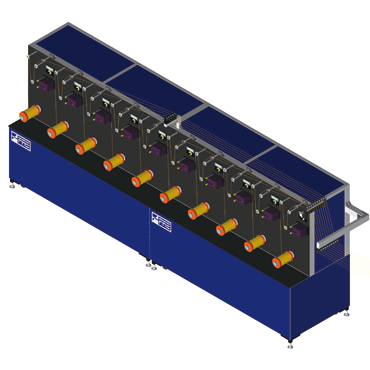

多頭型巻出装置（10頭型）
Multi-head Type Unwinding Machine (10 heads Type)
特長 ／ Features
- 超低張力対応（0.5cN〜）
- 5頭ずつの両面配置も可能です。
用 途 ／ Applications
- 熱処理工程の巻出装置として。
- 撚り合せ工程の巻出装置として。
| 型式 | USST-10H |
|---|---|
| 材料 | 銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ160mm／最大幅:176mm |
| 巻出張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| 速度 | 〜300m/min（MAX1000rpm） |
| 外形寸法 | L750 x W3750 x H1600 mm |
※張力は、用途に合わせて選択してください。
