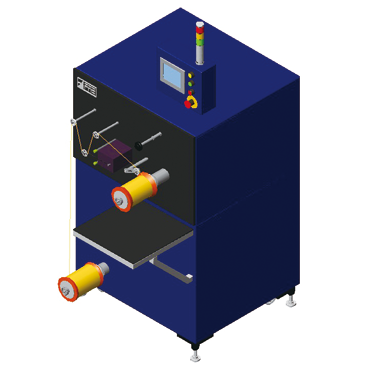

シングルダンサ型巻替え装置
Single Dancer Type Rewinding Machine
特長 ／ Features
- 超低張力対応（0.5cN〜）
- 高速対応（〜1000m/min）
- 巻出・巻取張力を1ダンサにて付与します。
用 途 ／ Applications
- 出荷用スプールへの小巻替え装置として。
- 各種検査の巻替え装置として。
（カスタマイズにて検査器の配置が必要となります）
| 型式 | RSBT-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ160mm／最大幅：176mm |
| 張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| トラバースピッチ | 〜1mm/rev |
| トラバース幅 | 〜170mm |
| 速度 | 〜1000m/min（MAX5500rpm） |
| 外形寸法 | L1000 x W800 x H1780 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

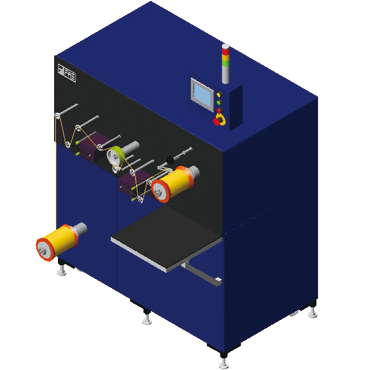

ツインダンサ型巻替え装置
Twin Dancer Type Rewinding Machine
特長 ／ Features
- 超低張力対応（0.5cN〜）
- 高速対応（〜1000m/min）
- 巻出・巻取張力を個別に設定可能です。
用 途 ／ Applications
- 出荷用スプールへの小巻替え装置として。
- 各種検査の巻替え装置として。
（カスタマイズにて検査器の配置が必要となります）
| 型式 | RTBT-01H |
|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 |
| 材料径 | φ0.01mm〜 |
| スプール寸法 | 最大径：φ160mm／最大幅：176mm |
| 張力 | 0.5〜7.0cN／1.0〜15.0cN／5.0〜35.0cN／10.0〜100.0cN |
| トラバースピッチ | 〜1mm/rev |
| トラバース幅 | 〜170mm |
| 速度 | 〜1000m/min（MAX5500rpm） |
| 外形寸法 | L1000 x W1200 x H1780 mm ※安全カバーを含みます。 |
※張力は、用途に合わせて選択してください。

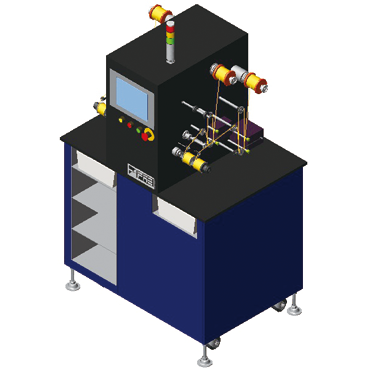

ボンディングワイヤ用小巻替え装置
Rewinding Machine for Bonding Wire
特長 ／ Features
- 同時に4スプール巻替え運転が可能です。
- 巻出軸は4軸独立制御の為、張力を個別設定可能です。
- オプションにてHEPAフィルタが取付可能です。
用 途 ／ Applications
- ボンディングワイヤの出荷用小巻替え装置として。
| 型式 | BW-RW4 | |
|---|---|---|
| 材料 | 金・銅・ステンレス・その他極細線 | |
| 材料径 | φ0.01mm〜 | |
| スプール寸法 | 巻出 | 最大径：φ80mm／最大幅：80mm |
| 巻取 | 最大径：φ58.5mm／最大幅：47mm | |
| 張力 | 0.5〜7.0cN／1.0〜15.0cN | |
| 最大トラバース速度 | 〜200mm/s（最大ピッチ設定：10mm） | |
| 最大トラバース幅 | 〜50mm | |
| 速度 | 〜300m/min（巻出軸 MAX3000rpm、巻取軸 MAX2000rpm） | |
| 外形寸法 | L700 x W990 x H1760 mm ※安全カバーを含みます。 | |
※張力は、用途に合わせて選択してください。
