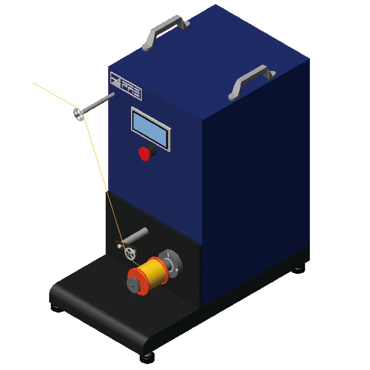

导向轮摆动式收线装置
Guide Traverse Type Winding Machine
特点 / Features
- 排线方式采用导向轮摆动。
- 设计小型紧凑，可以摆放在桌子上。
用途 / Applications
- 可以作为退火工序的收线装置。
- 可以作为小卷复绕工序的收线装置。
| 型号 | WEGT-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ100mm / 最大外宽:100mm |
| 排线线距 | ~1mm/rev |
| 排线宽 | ~100mm |
| 速度 | ~500m/min(MAX3000rpm) |
| 外形尺寸 | L670 x W400 x H700 m *包括安全罩。 |

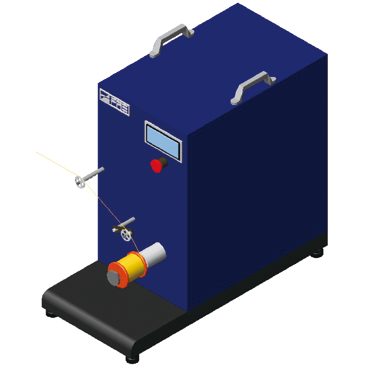

线轴摆动式收线装置
Bobbin Traverse Type Windhing Machine
特点 / Features
- 排线方式采用线轴摆动。
- 设计小型紧凑，可以摆放在桌子上。
用途 / Applications
- 可以作为退火工序的收线装置。
- 可以作为小卷复绕工序的收线装置。
| 型号 | WEBT-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ100mm / 最大外宽:100mm |
| 排线线距 | ~1mm/rev |
| 排线宽 | ~100mm |
| 速度 | ~500m/min(MAX3000rpm) |
| 外形尺寸 | L770 x W400 x H700 mm *包括安全罩。 |

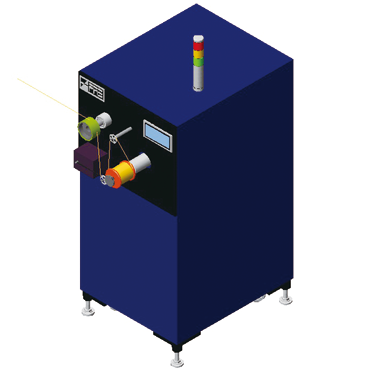

牵引轮・张力浮动杆式收线装置（适用于细线）
Capstan-Dancer Type Winding Machine (For Thin Line)
特点 / Features
- 在收线上游配置牵引轮及张力浮动杆。
收线张力可以从线上张力独立出来，单独设定。 - 排线方式采用线轴摆动。
- 可以选择搭载排线自动调节功能。
用途 / Applications
- 可以作为退火工序的收线装置。
- 可以作为小卷复绕工序的收线装置。
| 型号 | WCBT-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ160mm / 最大外宽:176mm |
| 张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 排线线距 | ~1mm/rev |
| 排线宽 | ~170mm |
| 速度 | ~1000m/min(MAX5500rpm) |
| 外形尺寸 | L900 x W500 x H1530 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

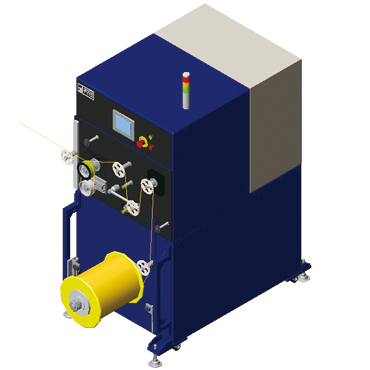

牵引轮・张力浮动杆式收线装置（适用于粗线）
Capstan-Dancer Type Winding Machine (For Heavy Line)
特点 / Features
- 在收线上游配置牵引轮及张力浮动杆。
收线张力可以从线上张力独立出来，单独设定。 - 排线方式采用线轴摆动。
- 适用于重的线盘或粗径线材的收线。
用途 / Applications
- 可以作为金刚石线锯表面研磨工序的收线装置。
- 可以作为金刚石线锯的电镀工序收线装置。
| 型号 | WCBH-01H |
|---|---|
| 材料 | 銅・不锈钢・钢琴丝・其他金属丝 |
| 线径 | φ0.05mm~φ0.60mm |
| 线盘尺寸 | 最大外径:φ315mm / 最大外宽:344mm |
| 张力 | 50~1000cN / 50~2000cN |
| 排线线距 | ~5mm/rev |
| 排线宽 | ~380mm |
| 速度 | ~300m/min(MAX650rpm) |
| 外形尺寸 | L1600 x W750 x H1780 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

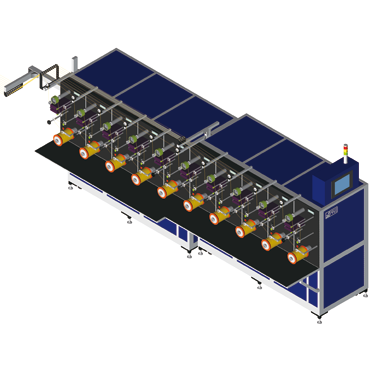

多头式收线装置（10头式）
Multi-head Type Winding Machine (10 heads Type)
特点 / Features
- 可以个别设定每条线的速度・排线线距・张力。
并通过同一触摸面板统一管理。 - 线轴摆动的排线方式，线材不易打卷。
用途 / Applications
- 可以作为退火工序的收线装置。
| 型号 | WCBT-10H |
|---|---|
| 材料 | 铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ130mm / 最大外宽:176mm |
| 张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 排线线距 | ~1mm/rev |
| 排线宽 | ~170mm |
| 速度 | ~300m/min(MAX2700rpm) |
| 外形尺寸 | L1420 x W 4150 x H1940 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。
