非滑动伸线机

Non-Slip Type Wire Drawing Machine

特点 / Features

  • 实现了各个牵引轮完全独立的非滑动同步控制。
  • 在线径小于15μm(金线),伸线速度也可以达到1000米/分。
  • 在超细伸线上可以进行反张力伸线。
    可以降低眼模的模压力,降低伸线张力。
  • 不受机器构造制约可以任意配模,机器根据配模自动对应。
  • 可以设定大减面率来减少眼模的使用个数。
  • 采用负荷可调式张力浮动杆。
    通过高精度的张力控制,可以给各个眼模提供稳定的反张力。
  • 可以选择搭载眼模动特性计测系统。通过张力检出单元和计测系统,
    即时算出减面率、伸线张力并进行数据化管理。
  • 可搭载排线自动调节功能。
  • 可以即时计测各个眼模的实际减面率。

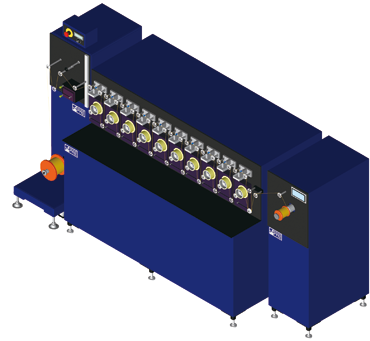

非滑动型伸线机



型号 D3ULT-10D
材料 金・铜・不锈钢・其他超细线材
线径 φ0.01mm~
线盘尺寸 最大外径:φ160mm / 最大外宽:160mm
张力 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN
排线线距 ~1mm/rev
排线宽 ~160mm
速度 ~1000m/min(MAX5500rpm)
外形尺寸 L880 x W2900 x H1850 mm *包括安全罩。
眼模数 10

*关于张力,请按照用途进行选择。

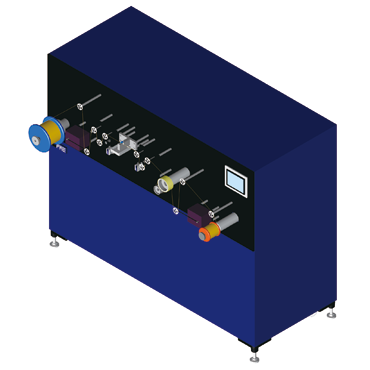

眼模动特性计测伸线机

Die Measuring Wire Drawing Machine

特点 / Features

  • 可以即时计测后方张力(反张力)、前方张力(伸线张力)、
    速度、减面率(延伸率)。
  • 计测和伸线加工同步进行,容易做出综合评价。
  • 可以作为眼模的评价装置,确认改变眼模形状所产生的效果等。
  • 可以作为润滑液的性能评价装置使用。
  • 可以作为非滑动式伸线机的单眼模样机使用。
  • 可根据材质・线径定做机器。

计测项目 / Measuring Items Articles

直接测量的项目

  • 后方张力・前方张力(使用负荷感应器测量)
  • 线材进模速度・出模速度

演算得出的项目

  • 伸线张力荷重
  • 减面率(延伸率)

眼模动特性计测伸线机

在机器运转过程中即时完成直接测量项目・演算的项目的数值化、图表化

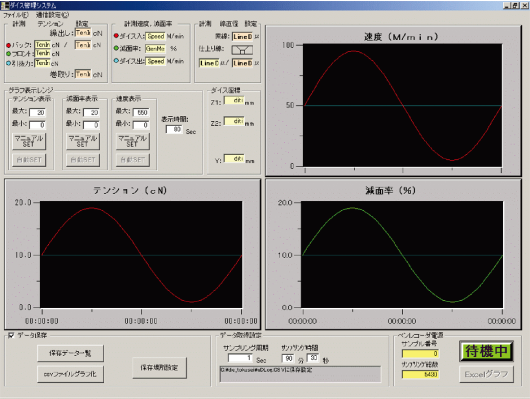

计测系统的表示画面

计测系统的表示画面

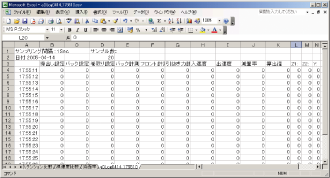

数据表格(Excel表示)

数据表格(Excel表示)

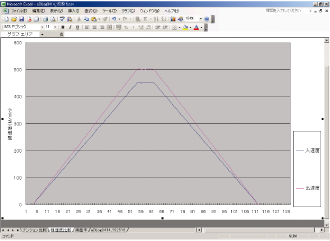

保存数据图表化(用Excel作成)

数据的图表(用Excel作成)
