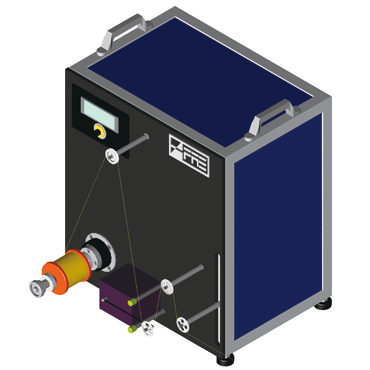

单张力浮动杆放线装置
Single Dancer Type Unwinding Machine
特点 / Features
- 对应超低张力（0.5cN～）
- 可以单机运转，能够轻松变更机器摆放位置。
- 设计小型紧凑，可以摆放在桌子上。
用途 / Applications
- 可以作为伸线机的线材放线装置。
- 可以作为退火工序的放线装置。
- 可以作为小卷复绕工序的放线装置。
| 型号 | UDST-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ100mm / 最大外宽:100mm |
| 放线张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 速度 | ~500m/min(MAX3000rpm) |
| 外形尺寸 | L600 x W500 x H600 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

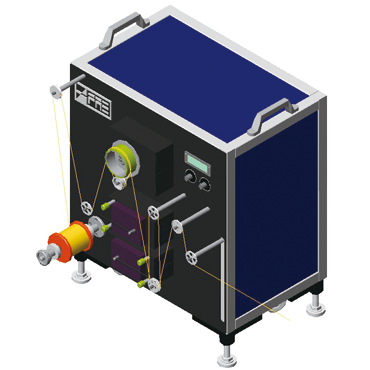

双张力浮动杆放线装置
Twin Dancer Type Unwinding Machine
特点 / Features
- 对应超低张力（0.5cN～）
- 可以单机运转，能够轻松变更机器摆放位置。
- 设计小型紧凑，可以摆放在桌子上。
- 通过牵引轮去掉变化的张力，使送线张力保持稳定。
用途 / Applications
- 可以作为退火工序的放线装置。
- 可以作为检查装置的线材供给装置。
| 型号 | UDTT-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ100mm / 最大外宽:100mm |
| 放线张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 送线张力 | 0.5~7.0cN / 2.5~17.0cN / 5.0~50.0cN |
| 速度 | ~500m/min(MAX3000rpm) |
| 外形尺寸 | L600 x W550 x H600 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

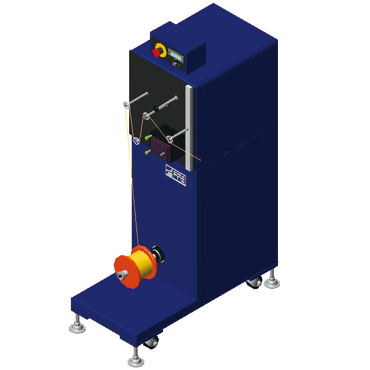

自立式放线装置（适用于细线）
Stand Type Unwinding Machine (For Thin Line)
特点 / Features
- 对应超低张力（0.5cN～）
- 对应高速运转（～1000m/min）
- 可以单机运转，能够轻松变更机器摆放位置。
用途 / Applications
- 可以作为伸线机的线材放线装置。
- 可以作为退火工序的放线装置。
- 可以作为小卷复绕工序的放线装置。
| 型号 | USST-01H |
|---|---|
| 材料 | 金・铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ160mm / 最大外宽:176mm |
| 放线张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 速度 | ~1000m/min(MAX5500rpm) |
| 外形尺寸 | L880 x W400 x H1430 mm *包括安全罩。 |
*关于张力，请按照用途进行选择。

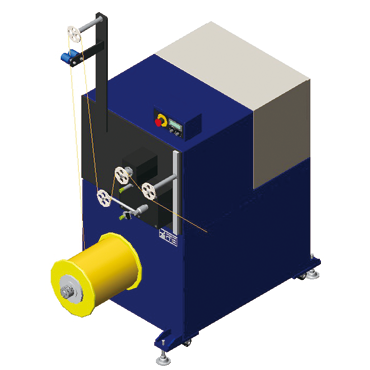

自立式放线装置（适用于粗线）
Stand Type Unwinding Machine (For Heavy Line)
特点 / Features
- 适用于重的线盘、粗径线材的放线。
- 可以单机运转，能够轻松变更机器摆放位置。
用途 / Applications
- 可以作为金刚石线锯的电镀工序放线装置。
- 可以作为小卷复绕工序的放线装置。
| 型号 | USSH-01H |
|---|---|
| 材料 | 不锈钢・钢琴丝・其他金属丝 |
| 线径 | φ0.05mm~φ0.60mm |
| 线盘尺寸 | 最大外径:φ315mm / 最大外宽:344mm |
| 放线张力 | 50~1000cN / 50~2000cN |
| 速度 | ~300m/min(MAX650rpm) |
| 外形尺寸 | L1450 x W700 x H1850 mm (支架的长度:550mm) *包括安全罩。 |
*关于张力，请按照用途进行选择。

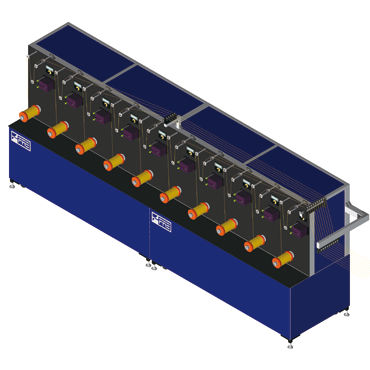

多头式放线装置（10头式）
Multi-head Type Unwinding Machine (10 heads Type)
特点 / Features
- 对应超低张力（0.5cN～）
- 可以在两侧各配置5个头。
用途 / Applications
- 可以作为退火工序的放线装置。
- 可以作为捻线工序的放线装置。
| 型号 | USST-10H |
|---|---|
| 材料 | 铜・不锈钢・其他超细线材 |
| 线径 | φ0.01mm~ |
| 线盘尺寸 | 最大外径:φ160mm / 最大外宽:1176mm |
| 放线张力 | 0.5~7.0cN / 1.0~15.0cN / 5.0~35.0cN / 10.0~100.0cN |
| 速度 | ~300m/min(MAX1000rpm) |
| 外形尺寸 | L750 x W3750 x H1600 mm |
*关于张力，请按照用途进行选择。
